Закалочные баки предназначены для закалки стальных деталей после нагрева в печах периодического действия.
Оборудование для закалки производится по согласованному техническому заданию.
Тип закалочной среды и емкость бака определяются в зависимости от марки стали и массы садки.
Закалочные баки. Конструктивные особенности
Для обеспечения требуемой производительности баки комплектуются системой охлаждения – встроенная трубная решетка, или выносной теплообменник. Также предусмотрена система подогрева и контроля температуры закалочной среды.
Импеллерные мешалки со специальными направляющими, а также возможное сочетание с системой борботации, обеспечивают нужную скорость и однородность охлаждения.
Для удобства загрузки/выгрузки деталей баки изготавливаются прямоугольной, или цилиндрической формы.
Баки могут комплектоваться подъемными столами, загрузочными корзинами, конвейерами для мелких деталей. Закалочное оборудование поставляется как самостоятельно, так и в комплекте с оборудованием нагрева под закалку.
Закалочные баки. Обзор на YouTube
Закалочные баки. Примеры

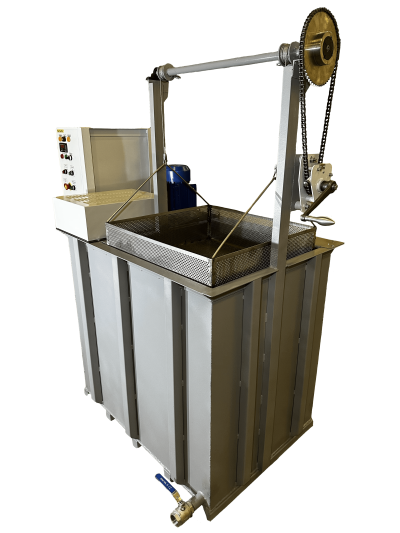

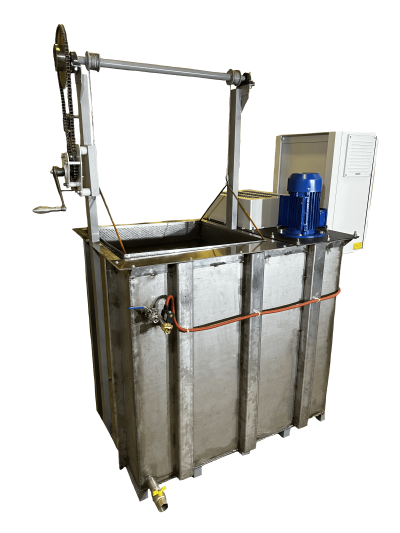

Бак закалочный масляный
Бак закалочный конвейерный масляный
Бак закалочный масляный БГМ-7.7.10/0.7
Бак закалочный водный БГВ-7.7.10/0.4
Закалочные баки Технические характеристики
| Технические характеристики | Бак закалочный водяной БГВ – 0,6 | Бак закалочный масляный БГМ – 1,1 | Бак закалочный масляный БГМ – 7.7.10/0,7 | Бак закалочный водяный БГВ – 7.7.10/0,4 |
|---|---|---|---|---|
| Номинальная производительность, не менее,кг/час | 100 | 200 | 20 | 20 |
| Максимальная масса разовой садки,кг | 50 | 100 | 60 | 60 |
| Установленная мощность общая,кВт | 16,1 | 16,1 | 16,5 | 16,5 |
| Установленная мощность на нагрев, не более,кВт | 15 | 15 | 15 | 15 |
| Напряжение питающей сети,В | 380 | 380 | 380 | 380 |
| Частота переменного тока,Гц | 50 | 50 | 50 | 50 |
| Число фаз | 3 | 3 | 3 | 3 |
| Охлаждающая среда | вода, водные растворы | масло | масло | вода, водные растворы |
| Номинальная температура,°С | воды - 20-40 | масла - 20-40 | масла - 40-70 | воды - 40-70 |
| Максимальна температура,°С | воды - 60 | масла - 60 | масла - 80 | воды - 80 |
| Емкость по,л | воде - 600 | маслу - 1100 | маслу - 1000 | воде - 1000 |
| Расход охлаждающей воды, до,м3/ч | --- | 3 | 0,5 | 0,5 |
| Габаритные размеры, не более ширина длина высота,мм | 1650 1000 1300 | 1800 1200 1400 | 1000 1800 2600 | 1000 1800 2600 |
| Масса без садки, не более,кг | 550 | 600 | 500 | 500 |
